- 光伏發電系統測試儀
PV150光伏測試完整套裝
型 號：PV150 Solarlink Test Kit
光伏系統整體測試解決方案
PV150光伏測試完整套裝
包含了PV150測試套件和Survey200R輻照度儀及數據下載軟件Solar Data Logger接地測試、絕緣測試、開路電壓、預期短路電流、工作電流、直流功率測量
Solarlink藍牙功能可顯示來自survey200R輻照度測量值
通過USB接口可下載至電腦，并可快速生成Excel文件
詳細介紹
|
光伏測試儀選型
|
PV150光伏測試完整套裝
產品型號：PV150 Solarlink Test Kit （簡稱PV150 SKT）
訂購編號：388A918
SolarLink Test Kit測試套裝是英國SEAWARD公司最新推出的光伏系統整體測試解決方案
滿足IEC62446標準規定的所有的安裝測試要求
它包含了PV150測試套件和Survey200R輻照度儀及數據下載軟件Solar Data Logger
PV150 SKT整個套裝包含了電氣安全測量、光伏系統性能測量和太陽光輻照度測試的所有測量工具。
該測試套裝可應用于光伏系統研究機構、科研單位、光伏系統檢驗單位、光伏系統安裝公司、施工監理、及系統監管等部門。
PV150光伏測試完整套裝
功能與特點：◆PV150綜合電氣測試儀可實現IEC62446要求的所有電氣測試，只需一鍵操作。
包括接地測試、絕緣測試、開路電壓、預期短路電流、工作電流、功率
◆Solarlink藍牙功能可顯示來自survey200R輻照度測量值
當PV150在進行電氣安全測試時可實現同步顯示和記錄輻照度、晶硅模塊溫度和環境溫度。
◆存儲的測試結果和輻照度測量值，通過USB接口可下載至電腦，并可快速生成Excel文件，提供了可追溯的結果。
◆Survey 200R輻照度儀采用單晶硅光伏電池傳感器，使得測量的輻照度值更接近光伏面板實際工作條件中的真實值，讀數更準確、更具代表性。
◆如果選配了SolarCert Elements光伏專業軟件，那么該套裝具備了光伏系統測試的完整解決方案，它包含了IEC62446要求的所有文件編制，便與你制定光伏系統安裝、合理安排布局、提供測試報告、提供理論依據和建議。
PV150光伏測試完整套裝
技術參數：|
光伏組件接地電阻測試（接地導體的連續性Rpe）
|
|
|
顯示范圍
|
0.00Ω至199Ω
|
|
測量范圍
|
0.01Ω至199Ω
|
|
分辨率
|
最大0.01Ω
|
|
精度
|
±(2% + 5 digits)
|
|
測試電壓
|
4V/DC，常規
|
|
測試電流
|
＞200mA(根據IEC 61557-4)
|
|
測試導線補償
|
校零（最高10Ω）
|
|
用戶保護
|
如果檢測到外部電壓≥30V交流/直流輸入，警告且測試受限
|
|
接地電壓Vpe
|
|
|
顯示范圍
|
5V – 440V
|
|
測量范圍
|
5V – 440V/交直流
|
|
分辨率
|
1V
|
|
精度
|
±(5% + 2 digits)
|
|
光伏組件絕緣阻抗測試
|
|
|
顯示范圍
|
0.05MΩ至199MΩ
|
|
測量范圍
|
0.05MΩ至199MΩ
|
|
精度
|
0.05MΩ – 100MΩ ±(5% + 5 digits)
101MΩ – 199MΩ ±(10% + 5 digits)
|
|
分辨率
|
最大0.01Ω
|
|
測試電壓
|
250V、500V、1000V（根據IEC 61557-2）
|
|
短路測試電流
|
＞1mA、＜2mA s/c 根據IEC61557-2
|
|
聲光報警
|
≥30V外部交流或直流輸入
|
|
用戶保護
|
如果檢測到外部電壓≥30V交流/直流輸入，警告且測試受限
|
|
光伏組件開路電壓測試
|
|
|
顯示范圍
|
0.0V至1000V/DC
|
|
測量范圍
|
5.0V至1000V/DC
|
|
分辨率
|
0.1V
|
|
精度
|
±(0.5% + 2 digits)
|
|
報警器
|
直流電壓極性正確或逆反
|
|
光伏組件短路電流測試
|
|
|
顯示范圍
|
0.0A-15.0A/DC
|
|
測量范圍
|
0.5A-15.0A/DC
|
|
分辨率
|
0.01A
|
|
精度
|
±(1% + 2 digits)
|
|
光伏輸出工作電流測試（借助交直流鉗形電流互感器）
|
|
|
顯示范圍
|
0.0A-40A/AC/DC
|
|
測量范圍
|
0.5A-40A/AC/DC
|
|
分辨率
|
0.1A
|
|
精度
|
±(5% + 2 digits)
|
|
直流功率測量
|
|
|
顯示量程
|
0.00kW-40kW
|
|
測量范圍
|
0.50kW-40kW
|
|
分辨率
|
0.01kW
|
|
精度
|
±(5% + 5 數)
|
|
數據記錄和連接
|
|
|
數據記錄
|
存儲多達200個完整的測試數據
包含Solar Data Logger下載軟件
與SolarCert Elements軟件(版本1.1)兼容（選配）
|
|
連接
|
USB下載到電腦
無線“Solarlink”連接到Survey200R輻照度計
（距離約100m/330ft）
|
|
一般規格
|
|
|
顯示
|
帶背光LCD液晶顯示
|
|
電源供應
|
6×1.5V 五號電池，規格LR06堿性電池
|
|
電池壽命
|
＞1000次連續測試
|
|
自動關機
|
默認1分鐘不動作后（可調1-10分鐘）
|
|
尺寸
|
26×10×5.5cm
|
|
重量
|
1kg
|
Survey 200R 技術參數：
|
輻照度
|
|
|
顯示范圍
|
0 – 1500 W/m2 或 0 – 500 BTU/hr/ft2
|
|
分辨率
|
1W/m2或1 BTU/h/ft2
|
|
精度
|
±(5% + 5 digits)
|
|
溫度
|
|
|
顯示范圍
|
-30°C 至+100°C
|
|
分辨率
|
1°
|
|
精度
|
±1.0° C
|
|
羅盤方位（電子指南針）
|
|
|
顯示范圍
|
0°至360°
|
|
分辨率
|
1°
|
|
精度
|
±8°（在標準水平位置）
|
|
傾斜角度
|
|
|
顯示范圍
|
0°至90°
|
|
分辨率
|
1°
|
|
精度
|
± 2.0%
|
|
一般規格
|
|
|
顯示
|
自定義液晶顯示屏
|
|
供電
|
2節5號1.5V堿性電池
|
|
電池壽命
|
>20,000讀數
|
|
自動關機
|
2分鐘后
|
|
尺寸
|
15×7.5×3.5cm
|
|
重量
|
350g
|
整套包裝紙箱尺寸和重量：
41×29×21cm
4.15kg

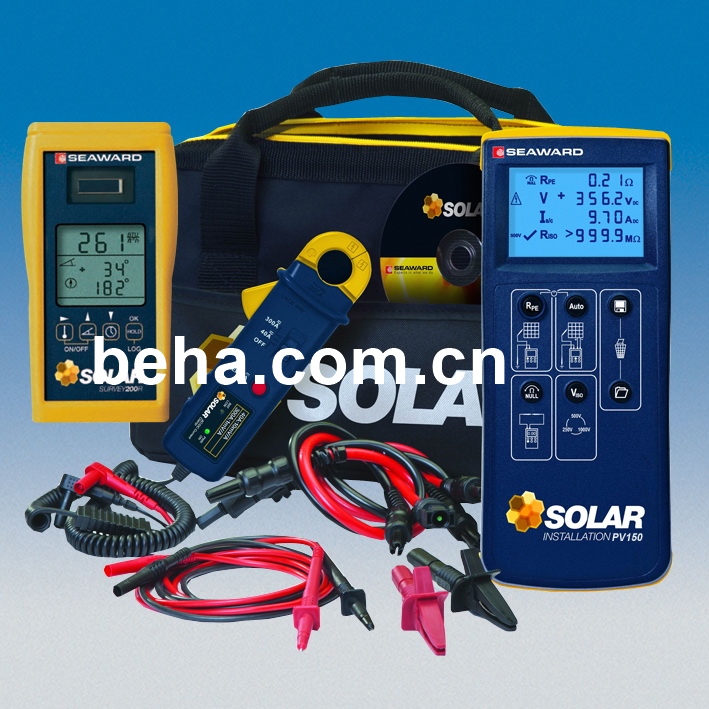

標準配置：
1套PV150SKT設備測試儀
1套PV150SKT設備測試儀
包含：
●PV150設備測試儀
●2×MC4標準測試導線
●紅色測試導線（帶測試探針&可拆卸的鱷魚夾）
●黑色測試導線（帶測試探針&可拆卸的鱷魚夾）
●1個交直流鉗形電流互感器
●1個便攜包
●1張CD技術及使用支持光盤，含SolarCert試用軟件
1套Survey 200R主機
包含：
1個Survey 200R主機
2節5號堿性電池
1個雙探頭溫度傳感器
1張光盤和1根USB數據線
1套中英文使用手冊
SolarCert軟件選購：
◆SolarCert系列軟件易于使用、快速和實用，它致力于光伏設備安全檢測的整體解決方案，涵蓋幾乎所有的太陽能光伏設備的主要類型，幫助你在實際每一個太陽能光伏測試方案中運用、出具報告和證書。
◆你可以用SolarCert的手動數據輸入程序來記錄和存儲每一個來自你測試的太陽能光伏設備的數據。
◆搜尋測試數據非常簡便，還可以瀏覽和打印記錄。用SolarCert你也能進行專業測試和檢測報告，以及很多認證制度要求的檢驗證書（包括MCS）。
SolarCert軟件如何幫助您的企業
●生成IEC 62446標準認證的光伏系統檢驗證書、光伏陣列測試報告和光伏系統檢驗報告
●生產專業報告和證書
●直觀、易于使用
●搜索、瀏覽和打印記錄
●可保存為PDF格式
●提高效率和生產力
●提供完整的可追溯性
縮略語：
PV: Photovoltaic
MCS: Microgeneration Certification Scheme
專用接口：
MC4：光伏專用接口
SUNCLIX光伏：光伏專用接口
